Korngrößenanalyse in Karlsruhe: Siebung und Hydrometer präzise kombiniert

Q: Was kostet eine Korngrößenanalyse mit Siebung und Hydrometer in Karlsruhe?

Die kombinierte Analyse liegt bei 100 bis 150 Euro je Probe. Im Preis enthalten sind Trocknung, Siebung, Sedimentation, Wiegeprotokoll und Auswertung der Kornsummenkurve.

Q: Welche Probenmenge benötigt das Labor für die Analyse?

Etwa 2 Kilogramm gestörtes Material. Bei hohem Kiesanteil über 20 mm brauchen wir mehr, da die Grobfraktion repräsentativ sein muss. Die Probe sollte luftdicht verpackt ankommen.

Q: Warum ist die Kornverteilung für die Gründung in Karlsruhe entscheidend?

Die Rheinniederung liefert extrem variable Böden. Sandige Kiese sind gut tragfähig, tonige Schluffe setzungsempfindlich. Die Sieblinie zeigt auf einen Blick, ob der Boden unter Last dräniert oder Porenwasserüberdruck aufbaut.

Q: Wie lange dauert die Korngrößenanalyse im Labor?

Drei bis fünf Werktage. Die Sedimentationsanalyse braucht Zeit: Das Aräometer misst in festgelegten Zeitintervallen über 24 Stunden. Die Siebung ist am selben Tag fertig.

Q: Ist die Korngrößenanalyse für die Versickerungsplanung geeignet?

Ja. Die Korngrößenanalyse liefert den kf-Wert über empirische Verfahren wie Hazen oder Beyer. Für exakte Versickerungswerte kombinieren wir sie mit dem In-situ-Durchlässigkeitsversuch im Feld.

Der Untergrund in Karlsruhe wechselt auf wenigen hundert Metern. Südstadt und Beiertheim liegen auf den sandig-kiesigen Niederterrassen des Rheins. Die Nordweststadt ruht auf feinkörnigen Auenlehmen mit Schluff und Ton. Wer die Korngrößenverteilung nicht kennt, dimensioniert Fundamente oder Dränagen im Blindflug. Die kombinierte Korngrößenanalyse liefert die vollständige Kornverteilungskurve. Siebung für die Grobfraktion ab 0,063 mm. Hydrometer nach DIN EN ISO 17892-4 für den Feinkornanteil. Beide Verfahren gehören zum geotechnischen Standard in der Fächerstadt. Bei bindigen Böden ergänzen wir die Analyse mit den Atterberg-Grenzen für die plastischen Eigenschaften.

Die Sieblinie ist der Fingerabdruck des Bodens: Sie zeigt, ob das Material filterstabil, frostsicher oder ausspülungsgefährdet ist.

Unsere Leistungsbereiche

Methodik und Umfang

Der Oberrheingraben prägt die Sedimente in Karlsruhe. Sandige Kiese am Rand, tonige Schluffe in den Rinnen. Die Korngrößenanalyse trennt beide Welten sauber auf. Die Nasssiebung nach DIN 18123 wiegt die Rückstände auf Sieben von 63 mm bis 0,063 mm. Das Aräometer misst die Sedimentationsdichte in der Schlämmprobe. Die Auswertung ergibt Ungleichförmigkeitszahl Cu und Krümmungszahl Cc. Diese Kennwerte entscheiden über Verdichtbarkeit, Frostempfindlichkeit und Durchlässigkeit. Für Projekte mit erhöhter hydraulischer Anforderung kombinieren wir die Korngrößenanalyse mit dem In-situ-Durchlässigkeitsversuch, um Labor- und Feldwerte abzugleichen.

Korngrößenanalyse in Karlsruhe: Siebung und Hydrometer präzise kombiniert — Technische Referenz — Karlsruhe

Örtliche Baugrundfaktoren

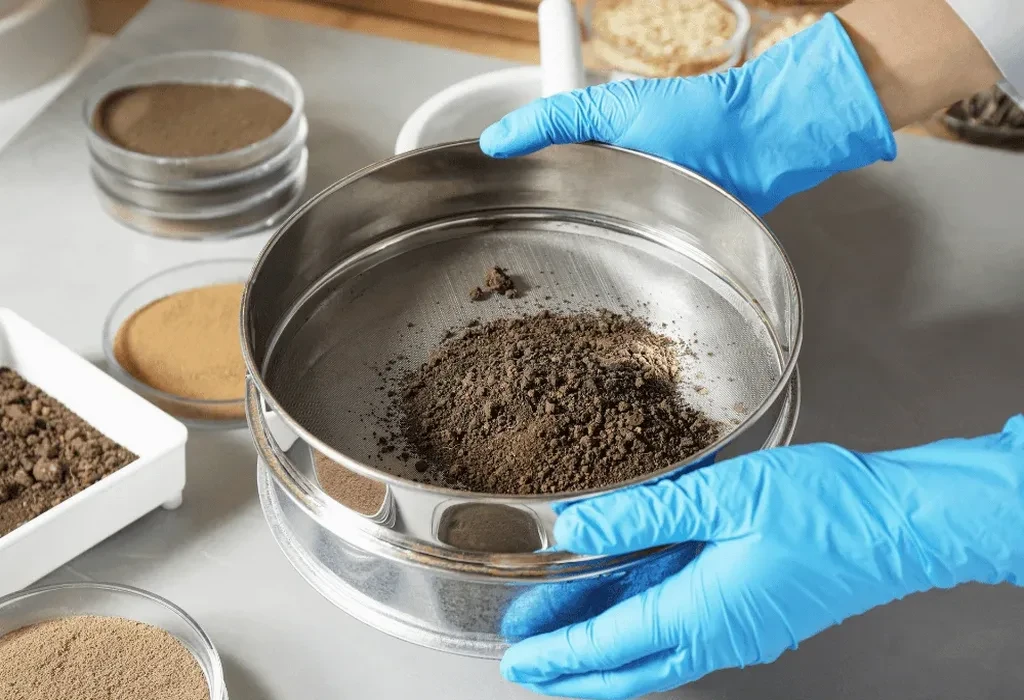

Ein Rüttelsieb mit elektromagnetischem Antrieb stapelt die Prüfsiebe. Das Gerät schüttelt die getrocknete Probe 10 Minuten im kontrollierten Intervall. Die Fraktionen fallen in Edelstahlschalen. Der Prüfingenieur wiegt jede Schale auf 0,1 g genau. Der zweite Teil der Probe geht ins Sedimentierglas. Ein Aräometer mit Skala nach DIN misst die Suspensionsdichte in Zeitstufen. Das Gesetz von Stokes rechnet Dichte in Korndurchmesser um. Fehler entstehen bei falscher Dispergierung. Tonige Böden in Karlsruhe neigen zur Flockung. Das Labor dosiert Natriumpyrophosphat exakt nach Probengewicht. Ohne diesen Schritt erhält man zu grobe, unbrauchbare Werte. Die Kombination beider Verfahren liefert die geschlossene Kornsummenkurve für den gesamten Bereich.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: info@geotechnik.vip

Normativer Rahmen

DIN EN ISO 17892-4:2017-04 – Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben – Teil 4: Bestimmung der Korngrößenverteilung, DIN 18123:2011-04 – Baugrund, Untersuchung von Bodenproben – Bestimmung der Korngrößenverteilung, DIN 18196:2023-02 – Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke, DIN EN ISO/IEC 17025 – Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien

Technische Parameter

Parameter	Typischer Wert
Prüfnorm Siebung	DIN EN ISO 17892-4:2017-04
Prüfnorm Hydrometer	DIN EN ISO 17892-4 (Aräometerverfahren)
Kornbereich Siebung	63 mm bis 0,063 mm (Maschenweite)
Kornbereich Hydrometer	< 0,063 mm (Feinstkorn, Äquivalentdurchmesser)
Bodenartansprache	Nach DIN 18196 (z.B. SU, ST, UL, TL)
Probenmenge erforderlich	Ca. 2 kg gestört (bei Kiesanteil mehr)
Akkreditierung Labor	DAkkS nach DIN EN ISO/IEC 17025
Dauer Analyse	3–5 Werktage inkl. Auswertung

Gängige Fragen

Was kostet eine Korngrößenanalyse mit Siebung und Hydrometer in Karlsruhe?

Die kombinierte Analyse liegt bei 100 bis 150 Euro je Probe. Im Preis enthalten sind Trocknung, Siebung, Sedimentation, Wiegeprotokoll und Auswertung der Kornsummenkurve.

Welche Probenmenge benötigt das Labor für die Analyse?

Etwa 2 Kilogramm gestörtes Material. Bei hohem Kiesanteil über 20 mm brauchen wir mehr, da die Grobfraktion repräsentativ sein muss. Die Probe sollte luftdicht verpackt ankommen.

Warum ist die Kornverteilung für die Gründung in Karlsruhe entscheidend?

Die Rheinniederung liefert extrem variable Böden. Sandige Kiese sind gut tragfähig, tonige Schluffe setzungsempfindlich. Die Sieblinie zeigt auf einen Blick, ob der Boden unter Last dräniert oder Porenwasserüberdruck aufbaut.

Wie lange dauert die Korngrößenanalyse im Labor?

Drei bis fünf Werktage. Die Sedimentationsanalyse braucht Zeit: Das Aräometer misst in festgelegten Zeitintervallen über 24 Stunden. Die Siebung ist am selben Tag fertig.

Ist die Korngrößenanalyse für die Versickerungsplanung geeignet?

Ja. Die Korngrößenanalyse liefert den kf-Wert über empirische Verfahren wie Hazen oder Beyer. Für exakte Versickerungswerte kombinieren wir sie mit dem In-situ-Durchlässigkeitsversuch im Feld.
